How to: Skifte instrument belysning i T16

 #264466  av Tiendreal

Lagde denne litt tidligere i min Show & shine, men poster her for lettere og finne =)
Dette er en lett oppgave som tar en blank persion ca. 45min +/- og fikse selv.
Skal man bytte til leds, så kan jeg annbefale disse: typen 194 - 5 cluster http://frickinbrite.com/catalog/product ... cts_id=215
Men nok om det, følger man bildene steg for steg kan man nesten ikke gjøre feil. Bare husk og ikke rot bort noen skruer =P

Utstyr man trenger: Skrutrekker.
Lampene trengs ikke og lodde, sitter i egne sockler som man bare vrir 1/2 gang mot/med klokka og drar lett ut.
Vedlegg

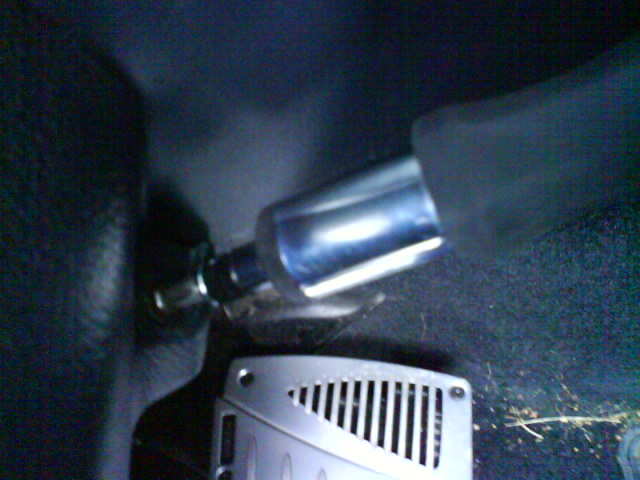

Steg 5, ved gasspedalen finner man denne skruen, ut må den.
Steg 5, ved gasspedalen finner man denne skruen, ut må den.
Steg 4, så skrues denne skruen ut.
Steg 4, så skrues denne skruen ut.
Steg 3, skru ut denne skruen.
Steg 3, skru ut denne skruen.

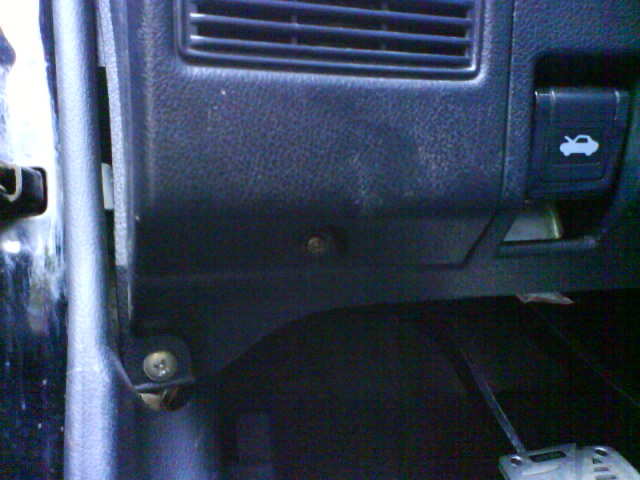

Steg 2, løft dekslet forsiktig ut der hvor skruen satt og dra det ut, dette dekslet sitter med mot-hakker i toppen, så ikke riv de i filler :P
Steg 2, løft dekslet forsiktig ut der hvor skruen satt og dra det ut, dette dekslet sitter med mot-hakker i toppen, så ikke riv de i filler :P

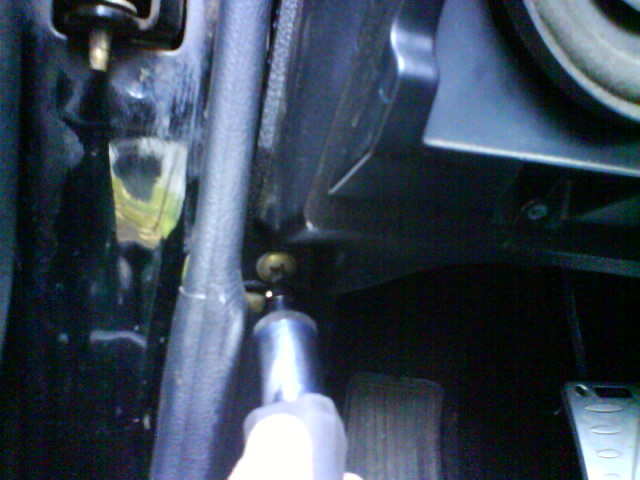

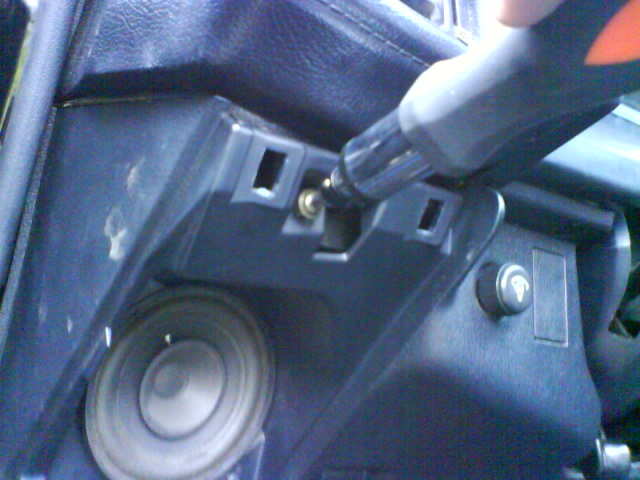

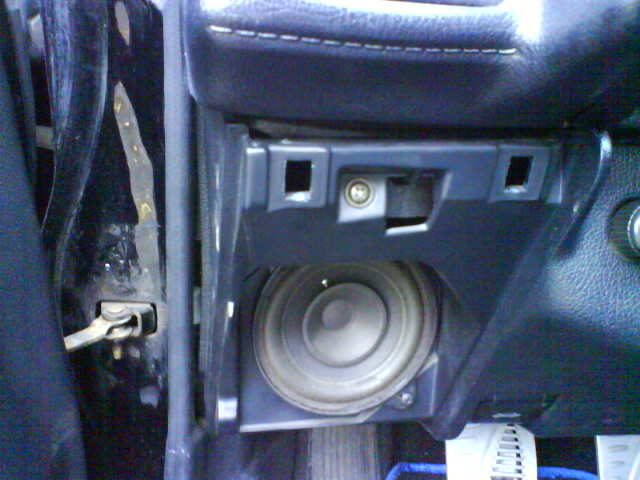

Steg 1, skru ut den lille brune skruen på bildet her, er på høytaler dekslet ved døra på sjåfør siden.
Steg 1, skru ut den lille brune skruen på bildet her, er på høytaler dekslet ved døra på sjåfør siden.
Sist redigert av Tiendreal den 26 sep 2007 22:07, redigert 1 gang totalt.

 #264468  av Tiendreal

fortsettelse
Vedlegg
Steg 10, dra ut tåkelys knappen for og komme til denne skruen, skru den ut og pass på så du ikke mister den.
Steg 10, dra ut tåkelys knappen for og komme til denne skruen, skru den ut og pass på så du ikke mister den.

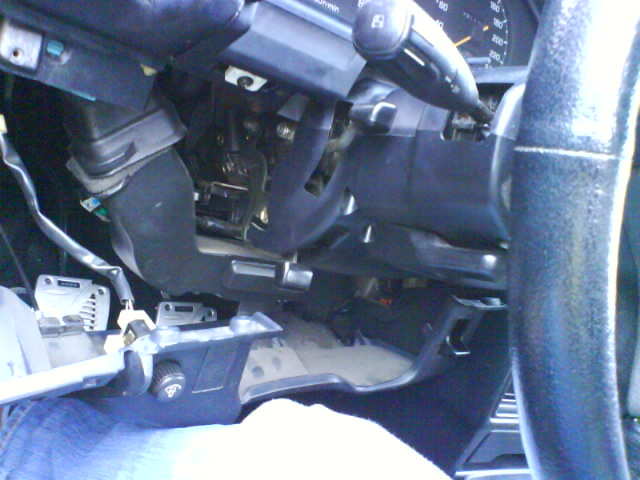

Steg 9, da skal hele plata under være løs, bare lirk den ned, men pass på! husk at det henger 2 kabler og en vaier her, kabler til justering av lys styrke og høytaler, pluss panseråpner vaieren.
Steg 9, da skal hele plata under være løs, bare lirk den ned, men pass på! husk at det henger 2 kabler og en vaier her, kabler til justering av lys styrke og høytaler, pluss panseråpner vaieren.
Steg 8, på høyre side sitter enda en skrue, skru den ut.
Steg 8, på høyre side sitter enda en skrue, skru den ut.
Steg 7, enda en skrue her, ut med den å.
Steg 7, enda en skrue her, ut med den å.

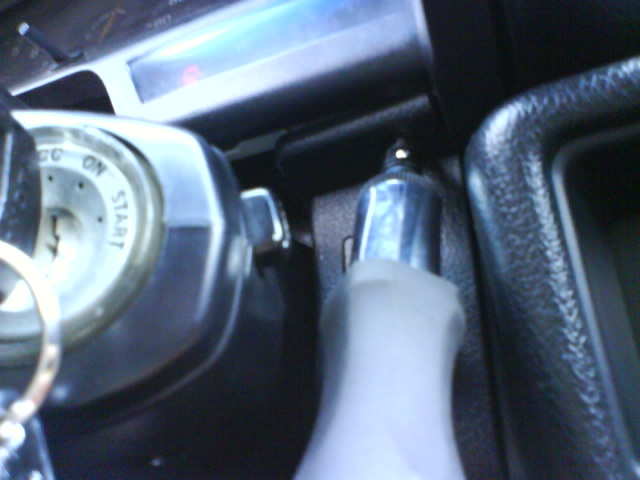

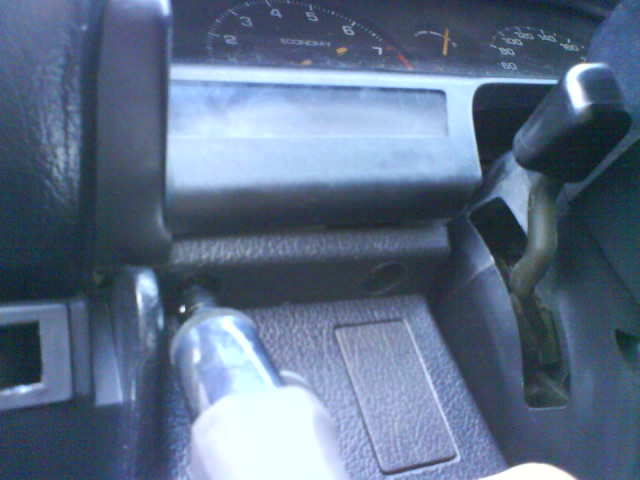

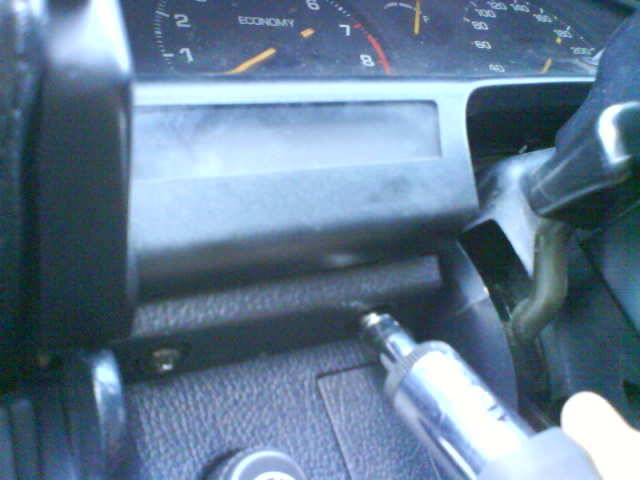

Steg 6, på venstre side av rattet sitter denne skruen, ut med den også.
Steg 6, på venstre side av rattet sitter denne skruen, ut med den også.

 #264470  av Tiendreal

fortsettelse.... :)
Vedlegg

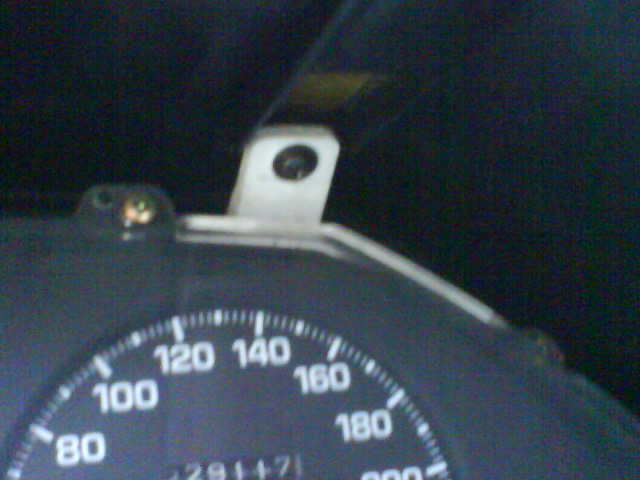

Steg 15, ooogså denna (er ved speedometeret) må ut.
Steg 15, ooogså denna (er ved speedometeret) må ut.
Steg 14, da er det bare og skru ut denna (sitter over turtalls viseren).
Steg 14, da er det bare og skru ut denna (sitter over turtalls viseren).
Steg 13, klem de "holderene" som er der nødblinken og tåkelyset satt imot hverandre mens du drar de imot deg, sitter ganske godt, men er ikke limt ;)
Steg 13, klem de "holderene" som er der nødblinken og tåkelyset satt imot hverandre mens du drar de imot deg, sitter ganske godt, men er ikke limt ;)

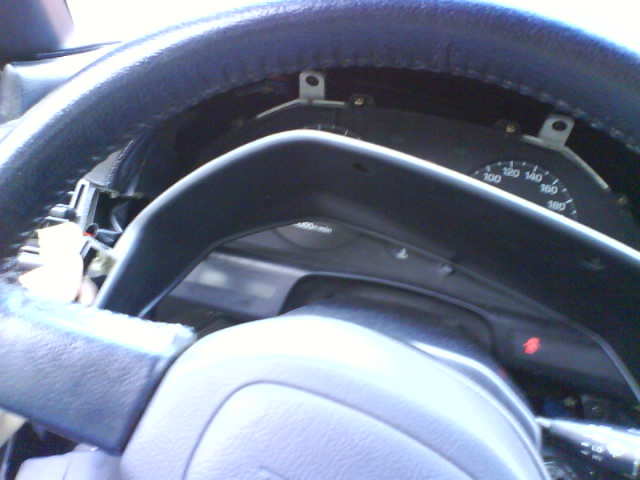

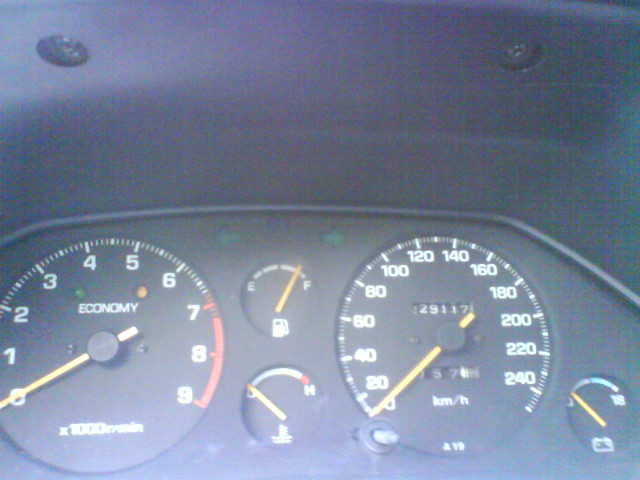

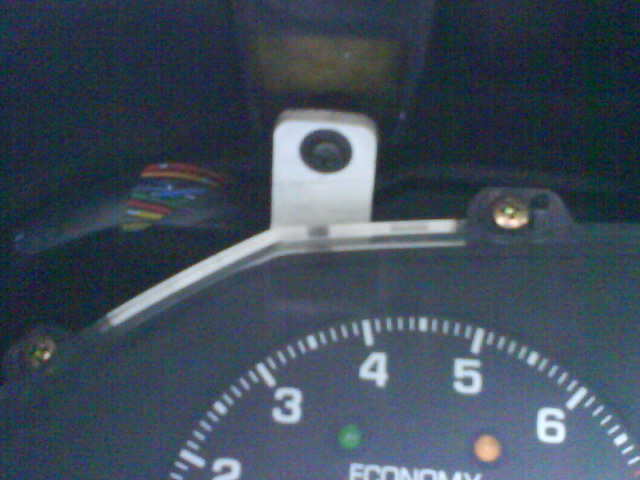

Steg 12, to skruer her, plassert oppe i dekslet over instrumentene, skru ut.
Steg 12, to skruer her, plassert oppe i dekslet over instrumentene, skru ut.

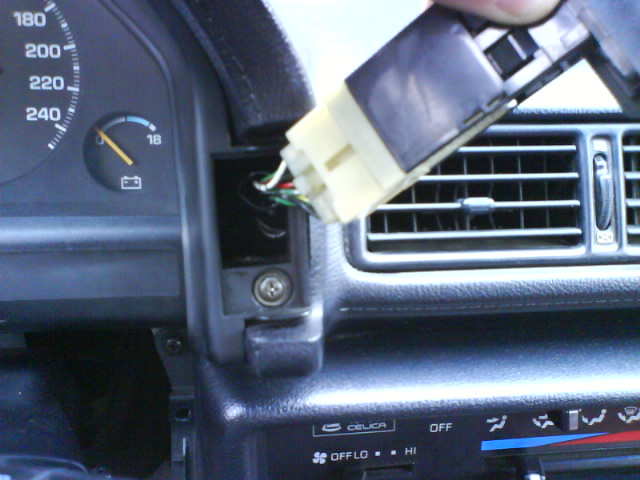

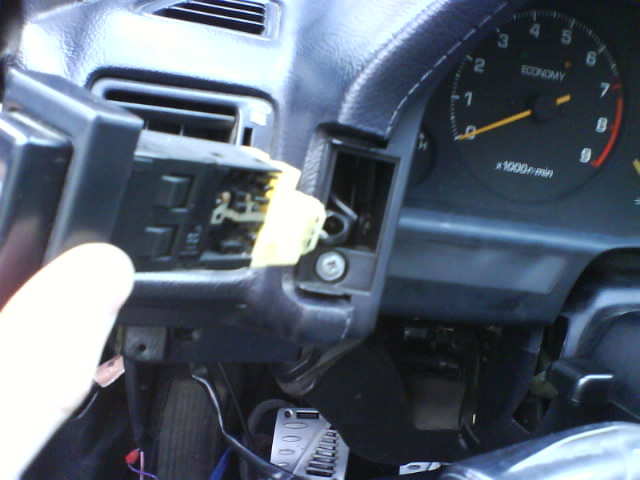

Steg 11, Nødblinken ut, skru ut skruen her også.
Steg 11, Nødblinken ut, skru ut skruen her også.

 #264472  av Tiendreal

siste del.
Håper dette hjelper, er det noe du lurer på eller ikke helt skjønner er det bare og pm meg.

Mvh Tiendreal (Kenneth Myhre)
Vedlegg

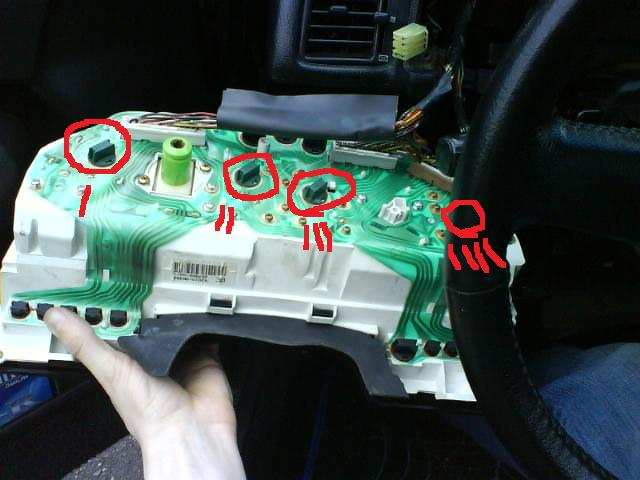

Steg 20, da sitter du med noe sånn som detta, merka lampene som man bytter med I, II, III og IIII
Steg 20, da sitter du med noe sånn som detta, merka lampene som man bytter med I, II, III og IIII
Steg 19, og vipp den ut her, da er det lettere og skifte pærene.
Steg 19, og vipp den ut her, da er det lettere og skifte pærene.

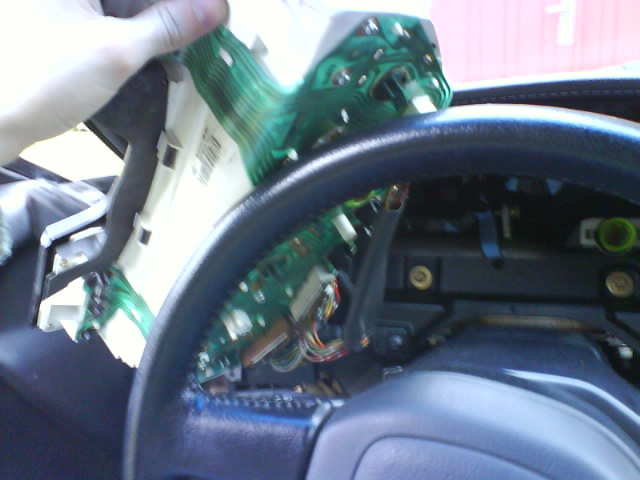

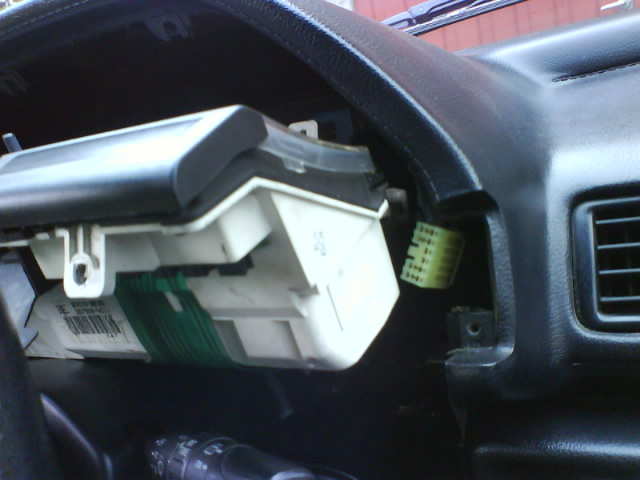

Steg 18, vipp hele saken ut, slik som detta.
Steg 18, vipp hele saken ut, slik som detta.

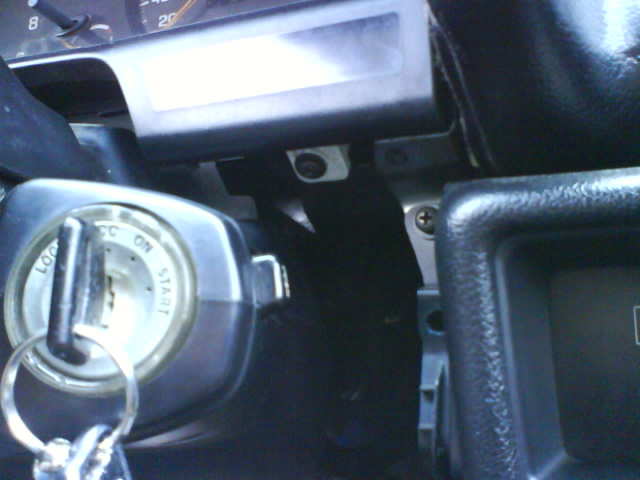

Steg 17, så den på andre siden av rattet.
Steg 17, så den på andre siden av rattet.

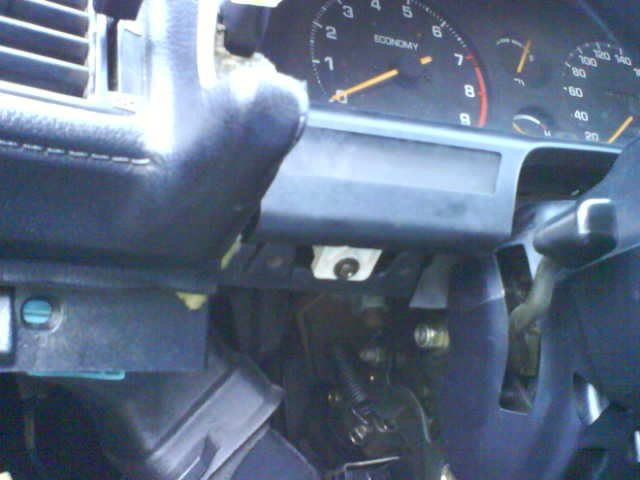

Steg 16, på siden av rattet finner du denne skruen, ut med den.
Steg 16, på siden av rattet finner du denne skruen, ut med den.
