ledningsnett til st165!

[sleeper]

trenger fargekoder til fordeleren, og gasspjeldsensoren!
var på toyota og spurte men de hadde ingen oversikt på dette siden st165 aldri har vært impotert til norge!

noen som har noen linker som jeg kan sjekke eller som har noen papirer på fargene?

[2fast4u]

Er det til 3S-GE eller 3S-GTE du trenger koblingsskjema ??
Kan kanskje hjelpe deg, har noen bøker fra den tiden og.

Fargene for tilkobling av TPS er lik på begge motorer, men mener at det var noe forskjell på fargene til IGT på igniter og fra igniter til turteller.

[sleeper]

Jeg trenger kun til fordeleren nå..... er til en 3s-gte motor fra en st165 (st162 er med 3s-ge og st165 er med 3s-gte)

[2fast4u]

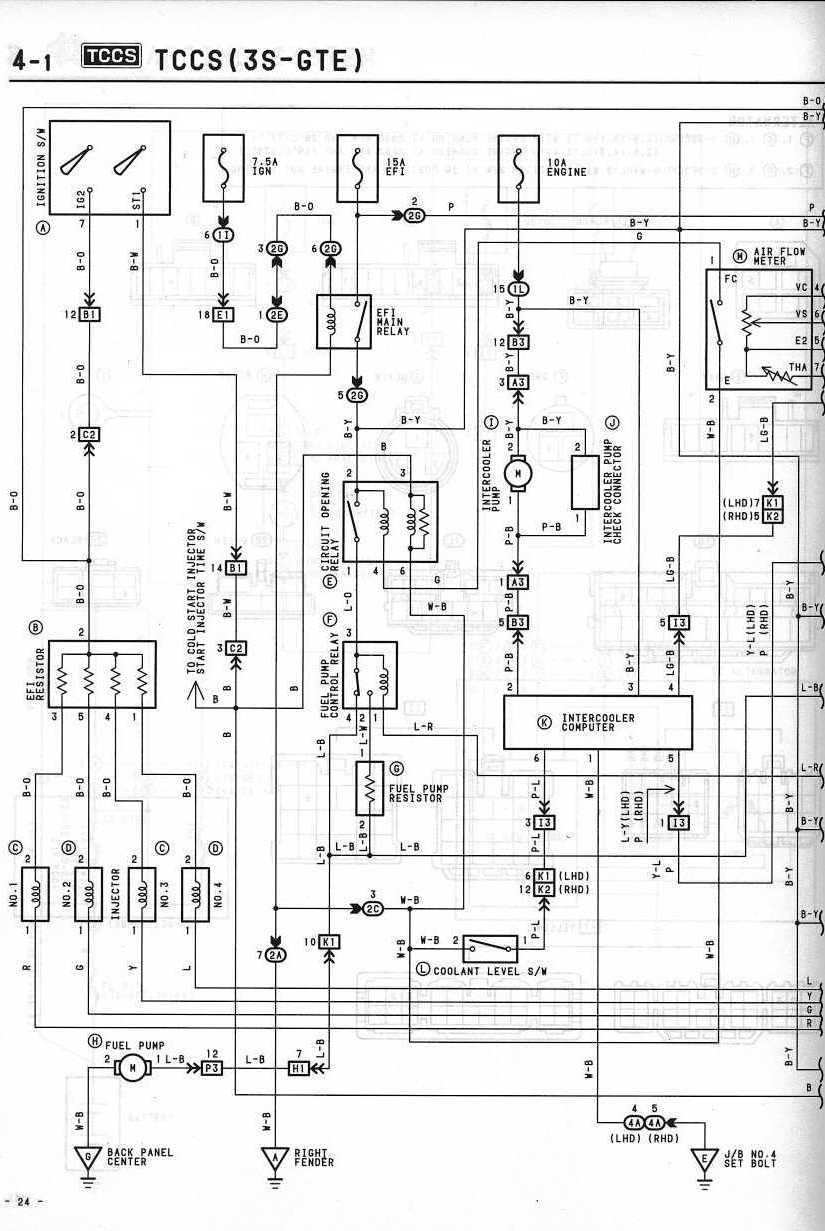

Oversikt over TCCS til 3S-GTE.

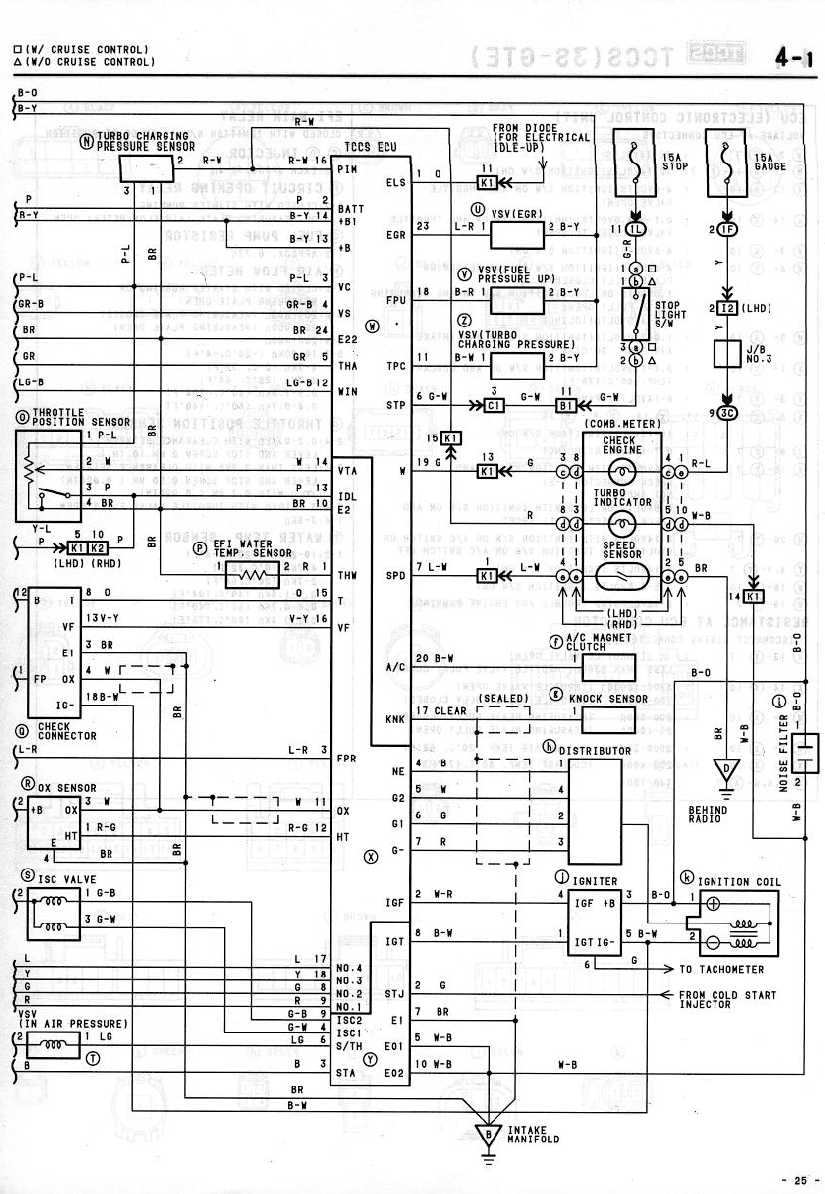

Tenningssystem nede til høyre på side 2.
IGF mellom ECU og igniter = Hvit m/Rød stripling (W-R)
IGT mellom ECU og igniter = Svart m/Hvit stripling (B-W)
+B mellom igniter og +coil = Svart m/Orange stripling (B-O)
IG- mellom igniter og -coil = Svart m/Hvit stripling (B-W)
Turteller fra igniter = Grønn (G)
**
Kan også ordne oversikt over kontakter og stikk-plasseringer hvis det ønskes.
HÃ¥per du finner ut av dette.

[2fast4u]

Side 2.

[sleeper]

tusen takk!!
hvor fant du det da??? på nettet??

[angrykid]

hva er det den gutten ikke kan?

PS: tror nok han har noen bøker han har scannet inn

[sleeper]

kjekt og ha han her!(altid svar på vanskelige spm)

[angrykid]

Skal være sikkert å visst.
